什么是無人機智能電池協議？

　　在無人機技術飛速發展的世界中，高效電池管理的重要性不容小覷。隨著無人機功能日益強大且應用領域越發廣泛，配備先進通信協議的智能電池系統對于監測和優化性能至關重要。配備先進通信協議的智能無人機電池在確保安全性、可靠性和延長飛行時間方面發揮著關鍵作用。本文深入探討了無人機智能電池中使用的各種協議，分析了它們的工作原理、具體應用場景，以及它們?nèi)绾闻c其他無人機系統交互以增強整體功能。

       什么是智能無人機電池？

       智能無人機電池通過內置的電池管理系統(BMS)實現智能化，能夠?qū)崟r提供有關其狀態、健康狀況和性能的詳細信息，包括電壓、電流、溫度、充電狀態(SoC)、健康狀態(SoH)和循環壽命等數據。智能電池還支持過流保護、過充/過放保護以及溫度調節等安全功能，以防止電池或無人機受損。

　　相比之下，普通電池僅提供電力，不提供任何額外的數據或安全管理功能。這些電池通常依賴外部設備(如外部充電器或監視器)來跟蹤其電量，并且缺乏智能電池中內置的傳感器和通信接口。

　　常見的智能無人機電池協議

　　智能無人機電池協議旨在實時監測和管理無人機電池的健康狀況、狀態和性能。這些協議使BMS能夠?qū)㈦妷?、電流、溫度、SoC和SoH等關鍵信息傳達給無人機的飛行控制器，確保安全高效的運行。

　　1、I2C(Inter-Integrated Circuit，集成電路間總線)

　　描述：一種常用于同一電路板或系統內部設備之間低速、短距離通信的串行通信協議。

　　用途：常用于電池監測，特別是在消費級無人機和小型無人機中。它允許電池管理系統(BMS)與無人機飛行控制器等設備進行通信。

　　優勢：低功耗，允許多個設備共享同一通信總線。

　　劣勢：通信范圍短(僅限于同一電路板或彼此靠近的設備)，數據傳輸速率相比其他協議較慢。

　　2、CAN Bus(Controller Area Network，控制器局域網總線)

　　描述：一種用于連接汽車電子設備以實現高效通信的協議。

　　用途：用于更高級的無人機，特別是在需要快速可靠通信的工業、商業和高性能應用中，如重型舉升無人機或多系統通信無人機。

　　優勢：高速通信且延遲低，支持長距離通信，在嘈雜環境中可靠性高，可處理同一總線上的多個設備而不會降低性能。

　　劣勢：需要比I2C更復雜的布線和硬件，實施和部件成本較高。

　　3、SMBus(System Management Bus，系統管理總線)

　　描述：I2C的一個子集，專為計算機和嵌入式系統的電源管理而設計。

　　用途：通常用于小型無人機或不需要CAN Bus高速性能的應用中。常見于消費級無人機。

　　優勢：實施相對簡單。

　　劣勢：速度比CAN Bus慢，通信范圍短。

　　4、UART(Universal Asynchronous Receiver-Transmitter，通用異步收發傳輸器)

　　描述：一種允許設備之間異步數據交換的串行通信協議。

　　用途：常用于電池監測和與飛行控制器的通信。一些消費級無人機使用UART進行基本電池狀態更新。

　　優勢：實施和使用簡單，成本低，相比I2C和SMBus能以更高速度運行。

　　劣勢：通信范圍通常有限。

　　5、Bluetooth Low Energy(BLE，低功耗藍牙)

　　描述：一種專為短距離、低功耗數據傳輸設計的無線通信協議。

　　用途：常用于監測電池狀態并與移動應用或地面控制站進行通信。BLE可通過智能手機或平板電腦實現實時電池監測，提供電池健康狀況和狀態數據。

　　優勢：無線通信提供靈活性和便利性。

　　劣勢：通信范圍短(通常為10至100米)。

　　6、Modbus

　　描述：一種用于工業控制系統的串行通信協議。常用于集成傳感器和電池管理系統等設備。

　　用途：工業無人機或無人機機隊可能會使用Modbus跨不同設備或網絡系統通信電池數據。

　　優勢：在工業應用中穩健且廣泛使用，支持多個設備和長通信范圍。

　　劣勢：與更簡單的協議(如I2C或UART)相比實施更復雜，數據傳輸速率比CAN Bus慢。

　　7、Wi-Fi

　　描述：用于無人機和地面控制站之間高速、長距離無線通信，也可用于某些高級系統中監測電池狀態。

　　用途：高端消費級無人機或商業無人機可能會使用Wi-Fi傳輸電池數據，以及遙測和視頻饋送。

　　優勢：高速數據傳輸(可處理電池監測、遙測數據和視頻饋送)，長距離通信(根據設置，可達數百米至數公里)。

　　劣勢：相比BLE或其他低功耗無線協議消耗更多電力，在擁擠環境中可能受到干擾。

       使用不同協議的區別是什么?

　　1、速度與延遲

　　CAN Bus在實時通信中速度最快且最可靠，延遲最小，這對于需要電池與飛行控制器之間快速數據交換的無人機至關重要，尤其是在高性能飛行期間。

　　I2C和SMBus速度較慢，但足以滿足消費級無人機中不太需要高速通信的場合。

　　UART的速度高于I2C，但在無人機電池管理中不太常用。

　　BLE和Wi-Fi適用于速度較低、不太關鍵的應用，如通過移動設備監測電池狀態。

       2、范圍和可靠性

　　CAN總線支持更遠的距離(幾米)，并且在嘈雜環境中具有高度可靠性，這使得它成為大型無人機和商業應用的理想選擇。

　　I2C僅限于短距離通信(通常在同一電路板上或設備內部)，因此更適合小型無人機。

　　藍牙低功耗(BLE)的范圍有限(大約100米)，使其適用于本地監控，但不適用于對飛行至關重要的通信。

　　Wi-Fi具有遠程通信的潛力，但在擁擠的無線環境中可能會受到干擾。

　　3、功耗

　　BLE專為低功耗應用設計，非常適合電池供電系統，其中最小功耗至關重要。

　　I2C、SMBus和UART也是低功耗協議，但在能源使用效率方面可能不如BLE。

　　CAN Bus和Wi-Fi由于速度和功能強大，功耗更高。

　　4、復雜性和成本

　　I2C和UART實施相對簡單且成本低，適合消費級無人機和基本電池管理系統。

　　CAN Bus更復雜，需要額外硬件，但對于高性能和工業級無人機來說必不可少，其中魯棒性和速度至關重要。

　　Wi-Fi和BLE在復雜性和成本方面各有特點，但通常比簡單協議更昂貴。

　　5、數據傳輸容量

　　CAN Bus支持高吞吐量，能夠?qū)崟r傳輸更多數據而不會顯著延遲，非常適合數據密集型應用，如工業無人機或重型舉升無人機。

　　Wi-Fi也支持高數據傳輸，特別適合視頻流、遙測和電池數據。

　　I2C和SMBus的數據傳輸容量較低，但足以滿足許多無人機電池監測需求。

　　我應該選擇哪種協議?

　　智能無人機電池協議的選擇取決于無人機的應用、性能要求和成本考慮：

　　對于消費級無人機，I2C、SMBus或UART可能足以滿足基本電池管理和監測需求。

　　對于工業、商業或重型舉升無人機，CAN Bus通常是更好的選擇，因?yàn)樗峁┝烁叩乃俣群涂煽啃浴?/span>

　　Wi-Fi和BLE為無線通信提供了靈活性，但通常用于不太關鍵的任務，如通過移動設備更新電池狀態。協議選擇還影響功耗、數據傳輸速度和可靠性，因此在設計無人機系統時必須考慮權衡。

　　電池協議與無人機協議有何不同?

　　無人機智能電池和無人機本身使用的通信協議通常相關但服務于無人機系統的不同功能。盡管存在一些重疊，但無人機和電池使用的協議旨在解決無人機操作的不同方面，從電池監測到全面無人機控制和遙測。以下是智能電池協議和無人機整體使用協議之間差異的概述：

　　1. 協議的目的

　　無人機智能電池：智能電池使用的通信協議側重于監測電池的健康狀況、狀態和性能。這些協議提供有關電池的電壓、電流、溫度、充電狀態(SoC)、健康狀態(SoH)、循環計數和其他關鍵指標的數據，有助于確保安全高效的運行。電池的通信系統通常與電池管理系統(BMS)通信，該系統管理充電、放電和保護。

　　無人機：無人機使用的通信協議涵蓋更廣泛的系統，包括飛行控制器、導航、遙控通信、遙測和有效載荷系統(如攝像頭、傳感器)。這些協議確保無人機的實時控制以及與無人機和操作員之間或無人機與其機上和外部系統之間飛行數據的交換。無人機協議包括飛行控制、遙測、遠程通信(例如視頻饋送)、有時還包括系統診斷。

　　2. 智能電池與無人機的常見協議

　　電池協議：這些協議主要用于監測電池特定參數。示例包括：I2C(集成電路間總線)、CAN Bus(控制器局域網總線)、SMBus(系統管理總線)、UART(通用異步收發傳輸器)和Bluetooth Low Energy(BLE，低功耗藍牙)、Modbus。

　　無人機協議：這些協議管理無人機的整體控制和遙測，確保無人機與其控制器或其機上和外部系統之間的通信。常見的無人機通信協議包括：

　　MAVLink(Micro Air Vehicle Link，微型飛行器鏈路)——一種用于無人機飛行控制和遙測的協議(用于開源自動駕駛系統，如ArduPilot和PX4)。

　　Wi-Fi——用于視頻傳輸、遙測，有時也用于控制命令。

　　射頻(RF)協議——包括Wi-Fi、2.4 GHz/5.8 GHz和商用專有RF系統。

　　Bluetooth——通常用于本地短距離控制和數據傳輸(例如，用于移動應用交互)。

　　以太網——在某些高級無人機中，用于快速有線通信，特別是在工業或高性能無人機中。

　　GPS/GLONASS——用于實時位置跟蹤的導航和位置數據協議。

　　3. 數據類型差異

　　電池通信：通過電池協議交換的數據主要關注電壓、電流、溫度和其他影響電池健康和使用的指標。電池使用的協議可能會傳輸如充電水平、放電速率、溫度限制、充電狀態(SoC)和健康狀態(SoH)等數據。

　　無人機通信：無人機通信協議交換的數據類型更加多樣化，包括飛行控制命令、傳感器數據、視頻饋送、遙測數據和導航信息。

　　4. 數據傳輸范圍和速度

　　電池協議：

　　許多電池協議(如I2C、SMBus、CAN Bus)都是為無人機內部組件或與地面站之間的短距離通信而設計的。

　　例如，CAN Bus可以實現電池與飛行控制器之間快速可靠的通信，但無需長距離通信。

　　BLE也用于電池與移動設備之間的短距離、低功耗通信，以進行狀態更新。

　　無人機協議：

　　無人機通信協議(如MAVLink、Wi-Fi、射頻通信)通常需要覆蓋更遠的距離并支持更高的數據傳輸速率，特別是用于遙控、遙測以及視頻傳輸。

　　Wi-Fi和射頻協議用于無人機與操作人員或控制系統之間的長距離通信。

　　5. 與其他無人機系統的交互

　　電池協議：

　　電池通信主要與電池管理系統(BMS)進行交互，以監測和控制電池的健康狀況。

　　BMS通常直接與飛行控制器通信，以防止電池過度放電、確保正確充電并向操作人員報告電池狀態。

　　無人機協議：

　　無人機的通信系統更為復雜，其中多個協議相互交互：

　　飛行控制器協議負責處理與電機、GPS和陀螺儀的通信，以確保穩定飛行。

　　電信協議(如Wi-Fi、射頻)確保無人機與操作人員遙控器之間的數據傳輸，或?qū)崿F(xiàn)有效載荷控制(如攝像頭、傳感器系統)。

　　像GPS這樣的導航協議確保無人機知道自己的位置并能夠按照航點飛行或進行遙控。

　　6. 通信的復雜性

　　電池協議：

　　電池通信協議通常更簡單，因?yàn)殡姵氐淖饔酶嗟鼐窒抻陔娫垂芾恚皇钦麄€系統的控制。

　　無人機協議：

　　無人機通信協議通常更復雜，因?yàn)樗鼈児芾碇鴱娘w行控制到遙測和有效載荷控制的多種子系統。

　　智能電池和無人機協議需要相同嗎?

　　不需要，它們不需要使用相同的協議，但必須兼容。它們有不同的作用，旨在處理不同類型的數據。電池協議專注于電池的健康和電源管理，而無人機協議則專注于整個無人機的控制和遙測。只要飛行控制器能夠讀取和解釋來自電池的數據，并使用這些數據來高效地管理飛行和電源，無人機的飛行控制器和電池管理系統(BMS)就可以使用不同的協議。這些協議需要具有互操作性，或者系統之間應該能夠通過轉換機制進行通信。

　　電池協議和無人機協議之間存在哪些兼容性問題?

　　這些協議之間的兼容性對于順暢運行至關重要。以下是兼容性如何工作以及可能出現的問題：

　　1、協議不匹配

　　如果電池使用的協議無人機的飛行控制器不支持，可能會出現數據交換問題。例如，如果無人機期望I2C通信，但電池僅支持CAN Bus，那么飛行控制器將無法訪問來自電池的數據，電池的狀態可能無法獲取。

　　然而，大多數現代無人機飛行控制器都設計為支持多種通信協議。如果電池使用像CAN Bus這樣的協議，并且無人機設計為支持它，那么就不會出現兼容性問題。在某些情況下，無人機也可能兼容多種協議，這意味著它可以接受電池的I2C，同時使用MAVLink或Wi-Fi進行無人機的遙測。

　　2、不同功能使用不同協議

　　無人機系統通常設計為不同的子系統支持不同的協議。例如：

　　電池數據可能通過I2C或CAN Bus傳輸，因?yàn)檫@些協議是為電源和健康監測而設計的。

　　飛行控制和遙測可能使用MAVLink、Wi-Fi或射頻，這取決于通信所需的距離和數據速率。

　　這種關注點分離確保了每個協議都服務于正確的目的：電池協議專注于安全的電源管理，而無人機協議則專注于飛行控制和整個系統的管理。

　　3、通信網關或轉換器

　　如果電池和無人機協議之間存在不匹配，一種選擇是使用通信網關或協議轉換器。該設備可以在不同的協議之間進行轉換(例如，將CAN Bus數據轉換為I2C或UART)，從而使電池即使使用不同的通信協議也能與飛行控制器通信。

　　4、重疊協議(如CAN Bus)

　　一些高端無人機系統使用CAN Bus進行電池和飛行控制。在這種情況下，飛行控制器和BMS在同一總線上，來自電池的數據直接集成到無人機的控制系統中。這種方法減少了出現兼容性問題的可能性。

　　用于遙測的MAVLink也可以是同一網絡的一部分，通過統一的通信系統發送電池狀態和飛行數據。

　　5、無線通信(如BLE、Wi-Fi)

　　對于使用藍牙低功耗(BLE)或Wi-Fi與電池通信的無人機，無線通信可以更加靈活。只要兩個系統支持相同的無線標準，無人機應用程序或地面控制系統就可以通過BLE或Wi-Fi拉取電池數據，并將其與飛行控制信息集成。

　　結論

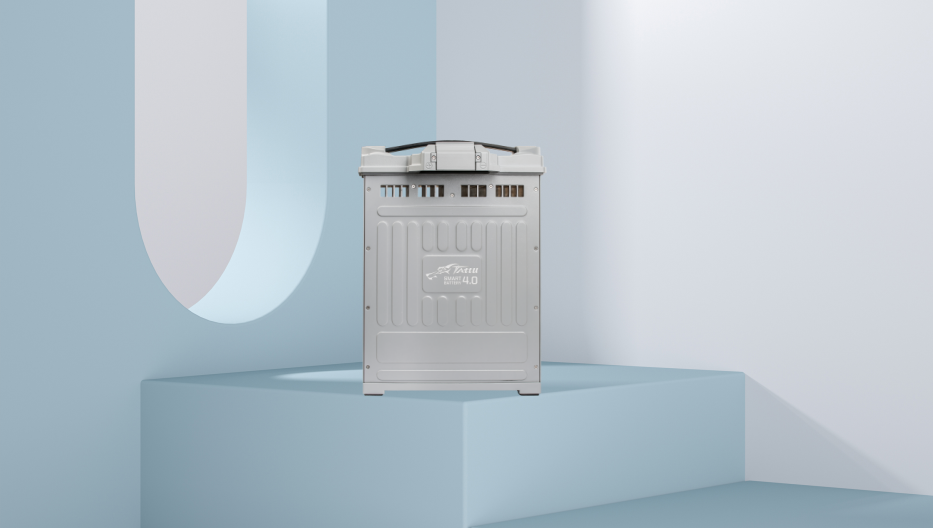

　　選擇合適的智能電池協議對于最大化無人機的性能和壽命至關重要。了解電池協議和無人機通信系統之間的差異，有助于制造商和操作人員根據自己的需求做出明智的決策。隨著無人機技術的不斷發展，先進協議的集成將在塑造空中機器人的未來方面發揮關鍵作用，為各行各業的安全性、效率和功能提供改進。作為全球無人機電池生產和研發的領導者，格瑞普提供前沿的智能無人機電池，支持CAN協議。無論您是在飛行工業無人機、商用飛機還是重型舉升車輛，我們的電池都能提供您所需的可靠性能。
