POE供電模塊的結構組成

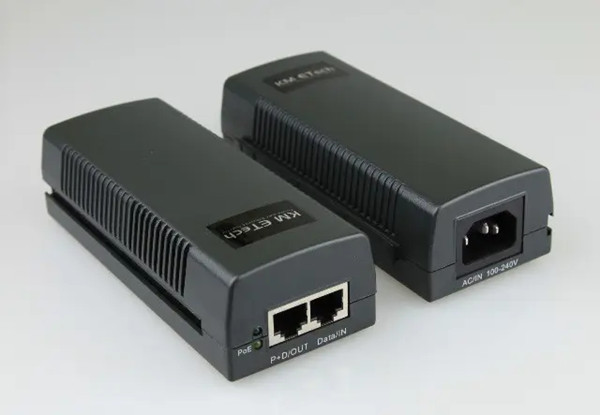

一個完整的POE供電模塊包括供電端設備（PSE,PowerSourcingEquipment）和受電端設備（PD,PowerDevice）兩部分。所以POE供電模塊主要由POE供電端及POE受電端構成。 POE供電模塊即PSE供電端設備在以太網RJ45端POE供電模塊即PSE供電端設備在以太網RJ45端口輸出很小的電壓，直到其檢測到線纜終端的連接為一個支持IEEE802.3af標準的受電端設備，根據受電設備輸出相應的電壓。當多塊POE供電模塊集成到一個供電模組箱內，就構成POE供電箱，POE交換機（集成了多個PSE供電端設備）也具備POE供電箱的功能。

POE供電模塊的受電模塊是將以太網絡供電（POE）的受電裝置（PD）所需的偵測接口回路（IEEE802.3afinterface）及DC/DCConverter整合至單一包裝模塊，支持功率識別電路（classification，Ag8000/8100），讓局端供電電池裝置遞送適當?shù)墓β市枨?，提升整體系統的功率消耗效能。作為POE受電模塊，其可為普通安防產品提供不高于13W的功率。同樣，POE受電模塊可集成到普通安防產品（如網絡攝像機），形成一個獨立的產品POE網絡攝像機。

POE網絡攝像機就是利用POE模塊（包括POE受電模塊、POE供模塊）來實現以太網供電的，它擁有POE受電模塊的功能，利用供電端設備（PSE）提供的直流電，通過雙絞線傳輸至POE網絡攝像機。
根據視頻監控現場環境，我們可以靈活選擇網絡攝像機的供電方式：當取電方便、成本合理時直接鋪設電源線供電。反之，我們可通過POE模塊通過以太網雙絞線給前端網絡攝像機供電。POE受電模塊可獨立出來，也可集成到網絡攝像構成POE網絡攝像機；同樣POE供電模塊可單獨給前端設備供電，當前端需供電設備較多時也可插入模塊箱形成POE供電箱來通過以太網雙絞線集中供電。整個應用體現出POE模塊化的優勢。
POE模塊化產品優勢：除了從以太網電纜為連接設備提供通用供電支持外，POE模塊降低了投資開支，從而降低了在統一IP基礎設施中整合入上電設備的總部署成本。POE模塊免除了為終端設備安裝墻壁電源連接的需要，因而降低了與支持終端設備相關的電源插座成本。它還可在部署本地交流電源較為困難的場所安裝網絡連接設備，從而提供了更大的靈活性。因?yàn)镻OE受電模塊具有支持功率識別電路的功能，在我們使用UPS供電的時候，節能的優點體現的更加明顯。
POE供電模塊在生活中運用還是十分常見的，POE供電模塊的發展還需要安防廠家多方面的研發。
