磷酸鐵鋰電池工作原理圖

磷酸鐵鋰電池工作原理圖

發布人:Jay 發布時間:2019-06-03 瀏覽次數:4027

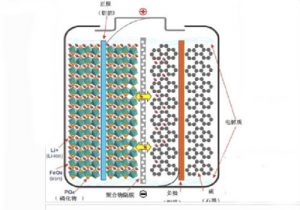

當外部電源給磷酸鋰鐵電池充電時,此時正極上的電子e從通過外部電路跑到負極上,鋰離子Li+從正極“跳進”電解液里,“爬過”隔膜上彎彎曲曲的小洞,“游泳”到達負極,與早就跑過來的電子結合在一起。當電池放電時,機理與充電是剛好是相反的,以LiFePO為例,其化學反應方程式為:

 磷酸鐵鋰電池工作原理圖

磷酸鐵鋰電池工作原理圖

充電:LiFePO4—xLi+—xe- → xFePO4+(1-x)LiFePO4

 放電:FePO4+xLi++xe- → xLiFePO4+(1-x)LiFePO4

磷酸鐵鋰電池工作原理圖

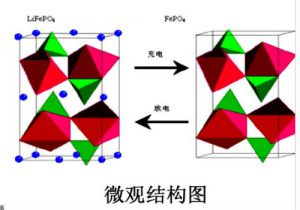

LiFePO,正確的化學式為LiMPO4,(M可以是任何金屬,如Fe,Co,Mn,Ti等)。

 其物理結構為橄欖石結構,從結構來看,可以用在鋰離子電池的正極材料還有AyMPO4,Li1-xMFePO4,LiFePOMO等都可以做正極材料。

其特色是不含貴重元素,原料價格低且磷,鐵,鋰在地球上的資源含量豐富,供料不會存在很大問題。

 除具有鋰電池的共性特點外,還有一些特有的優點,比如其工作電壓適中(3.2V),容量大(170mAh/g),高放電功率,可 快速充電且循環壽命長(高達2000次),在高溫與高熱環境下的穩定性高。
